高性能示波器 开启光通信测试与光电子器件研发的新视野

在信息技术飞速发展的今天，光通信凭借其超大带宽、超低损耗和抗干扰能力强的特点，已成为现代通信网络的基石。从数据中心的高速互联到5G乃至未来6G的承载网络，光通信技术的每一次突破都离不开精准、高效的测试验证。在这一过程中，作为关键测试工具的高性能示波器，正扮演着至关重要的角色，尤其是在对核心组件——光电子器件的性能表征与系统测试中。

一、光通信测试的挑战与高性能示波器的角色

光通信系统测试的核心，在于准确捕捉和分析高速、微弱的光信号及其在电-光-电转换过程中的行为。这面临着几大挑战：

1. 极高的数据速率：当前相干光通信系统单波速率已向800Gbps乃至1.6Tbps迈进，要求测试设备具备极高的实时采样率和带宽。
2. 复杂的调制格式：为提升频谱效率，广泛应用了如DP-QPSK、16-QAM等高级调制格式，需要测试设备能进行精确的矢量信号分析。
3. 微弱的信号电平与噪声：长距离传输后信号衰减严重，且系统对噪声极其敏感，要求测试设备具有优异的灵敏度与低本底噪声。
4. 严格的时序与抖动要求：高速信号对时序抖动（Jitter）的容忍度极低，精确的抖动分解与分析至关重要。

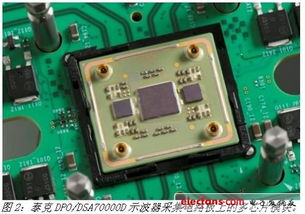

高性能示波器，特别是带宽在33GHz以上、采样率达100GS/s以上的实时示波器，以及相干光调制分析（OMA）专用解决方案，正是应对这些挑战的利器。它不仅能直接通过高速光电探测器测量光信号眼图、光调制幅度（OMA），更能通过集成软件，对复杂的相干光信号进行解调，分析其星座图、误码率（BER）和一系列物理层参数。

二、高性能示波器在光电子器件测试中的关键应用

光电子器件，如激光器（LD）、调制器（如MZM、EML）、光电探测器（PD）及集成光芯片等，是光通信系统的“心脏”。其性能直接决定了整个系统的表现。高性能示波器在此领域的应用深入且具体：

1. 激光器与调制器表征：

• 动态参数测试：精确测量激光器的开启延迟、上升/下降时间、驰豫振荡频率，以及调制器的半波电压（Vπ）、消光比（ER）、啁啾（Chirp）参数。高带宽示波器能清晰捕捉纳秒甚至皮秒级的瞬态响应。

• 眼图与信号质量分析：直接观测经器件调制后的光信号眼图，评估其张开度、抖动、噪声容限，是判断器件带宽和线性度最直观的方法。

1. 光电探测器测试：

• 带宽与响应度测量：通过输入高速调制光信号，测量探测器输出的电信号响应，从而标定其3dB带宽和光电转换效率（响应度）。

• 线性度与饱和光功率测试：分析在不同输入光功率下，输出电信号的线性度变化，确定器件的工作范围。

1. 集成器件与系统级测试：

• 对于硅光芯片、CPO（共封装光学）等前沿集成器件，高性能示波器能够同时对多通道的电接口和光接口进行同步测量，分析通道间的串扰、时序偏差（Skew），评估其系统级性能。

• 在系统误码率测试（BERT）中，示波器常与误码仪配合，通过实时采集和分析波形，进行深入的故障诊断和性能根源分析。

1. 高级分析与调试：

• 抖动与噪声分析：利用示波器高级抖动分析工具（如TJ、RJ、DJ分解），定位影响光器件信号完整性的时序噪声来源。

• 频谱分析：通过FFT功能，分析信号及噪声的频域特性，帮助诊断电源噪声、周期性抖动等问题。

三、技术发展趋势与选型考量

随着光通信向更高速率、更高集成度、更低功耗发展，对测试设备也提出了新要求：

• 更高带宽与采样率：为应对1.6T及以上速率，示波器带宽正向110GHz甚至更高迈进。
• 更低噪声与更高精度：确保对微小信号差异的甄别能力，支持更高级的调制格式。
• 更强的集成与软件分析能力：预置或无缝集成光通信测试软件包（如针对400ZR/ZR+的测试套件），提供一键式自动化测试流程。
• 多域关联分析：结合逻辑分析、协议分析等功能，实现电域、光域、数字域信号的协同触发与综合分析。

在选型时，工程师需综合考虑被测器件的最高速率、信号特征、所需测量参数（如EVM、Q因子、相位噪声等）以及预算。探头的带宽和连接方式（如使用高质量的光电转换探头或集成TIA的探测器）也是确保测量准确性的关键环节。

###

总而言之，高性能示波器已不仅仅是观察波形的窗口，而是集成了强大信号捕获、处理与分析能力的综合测试平台。它在光通信测试与光电子器件研发中，承担着从基础参数验证到复杂系统性能诊断的全方位任务。随着技术的持续演进，高性能示波器必将与光通信产业并肩前行，为突破性能极限、保障网络可靠提供不可或缺的测试支撑，照亮通往未来超高速信息高速公路的每一处细节。
